(SFS)全鎢鋼直溝絲攻-公制螺紋-JIS方頭圓柄-M

商品編號:SFS-M
  •





    特殊工作長度 X 訂製螺紋 X 跳牙需求

    針對不同加工材質及加工深度,提供您最佳的螺紋加工設計



             找更多ISO鎢鋼絲攻規格......

       (SFS)全鎢鋼直溝絲攻-公制螺紋-JIS方頭圓柄-MF



                                                                                                                         無屑絲攻 (ISO)   鎢鋼銑牙刀(ISO)       螺旋絲攻(ISO)     先端絲攻(ISO)






  • 更多直溝絲攻ISO公制規格:

    (SFS)全鎢鋼直溝絲攻-公制螺紋-JIS方頭圓柄-MF



    以下規格適用於: 塑膠+纖維、鑄鐵、電木、無鉛青銅、青銅、鋅、鋁合金(6061-T6、ADC)、鋁、無鉛黃銅、黃銅

    公制規格
    Metric Thread

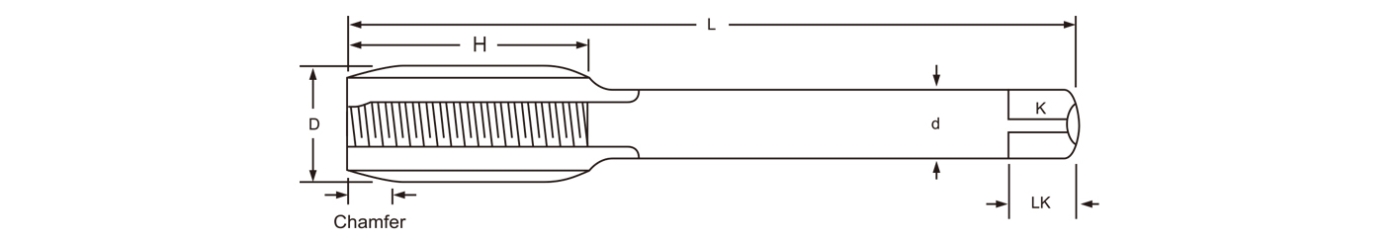

    規格Specification 四方柄Square Shank 精度
    Class
    無效牙長
    刃長(H)
    Flute Length
    全長 (L)
    Overall Length
    柄徑 (d)
    Shank Diameter
    對邊 (k)
    Width
    邊長(Lk)
    Length
    倒角
    Chamfer Length
    M3*0.5 10 50 4 3.2 6 6H Ⅲ=2P
    M3*0.5 10 50 4 3.2 6 6H Ⅱ=5P
    M3.5*0.6 12 50 4 3.2 6 6H Ⅲ=2P
    M3.5*0.6 12 50 4 3.2 6 6H Ⅱ=5P
    M4*0.7 12 50 5 4 7 6H Ⅲ=2P
    M4*0.7 12 50 5 4 7 6H Ⅱ=5P
    M4.5*0.75 12 50 5 4 7 6H Ⅲ=2P
    M4.5*0.75 12 50 5 4 7 6H Ⅱ=5P
    M5*0.8 12 60 5.5 4.5 7 6H Ⅲ=2P
    M5*0.8 12 60 5.5 4.5 7 6H Ⅱ=5P
    M6*1.0 16 60 6 4.5 7 6H Ⅲ=2P
    M6*1.0 16 60 6 4.5 7 6H Ⅱ=5P

    以下規格適用於: 塑膠、纖維、鑄鐵、電木、無鉛青銅、鋅、青銅、無鉛黃銅、軟鋼/鐵、鈦合金、工具鐵、不鏽鋼、鋁合金(6061-T6、ADC)、鋁、鐵

    公制規格
    Metric Thread
    規格Specification 四方柄Square Shank 精度
    Class
    無效牙長
    刃長(H)
    Flute Length
    全長 (L)
    Overall Length
    柄徑 (d)
    Shank Diameter
    對邊 (k)
    Width
    邊長(Lk)
    Length
    倒角
    Chamfer Length
    M8*1.25 20 70 6.2 5 8 6H Ⅲ=2P
    M8*1.25 20 70 6.2 5 8 6H ⅢⅡ=5P
    M10*1.5 23 75 7 5.5 8 6H Ⅲ=2P
    M10*1.5 23 75 7 5.5 8 6H Ⅱ=5P
    M12*1.75 23 75 8.5 6.5 9 6H Ⅲ=2P
    M12*1.75 23 75 8.5 6.5 9 6H Ⅱ=5P
    M14*2.0 23 75 8.5 6.5 11 6H Ⅲ=2P
    M14*2.0 23 75 8.5 6.5 11 6H Ⅱ=5P
    M16*2.0 23 75 12.5 10 13 6H Ⅲ=2P
    M16*2.0 23 75 12.5 10 13 6H Ⅱ=5P
