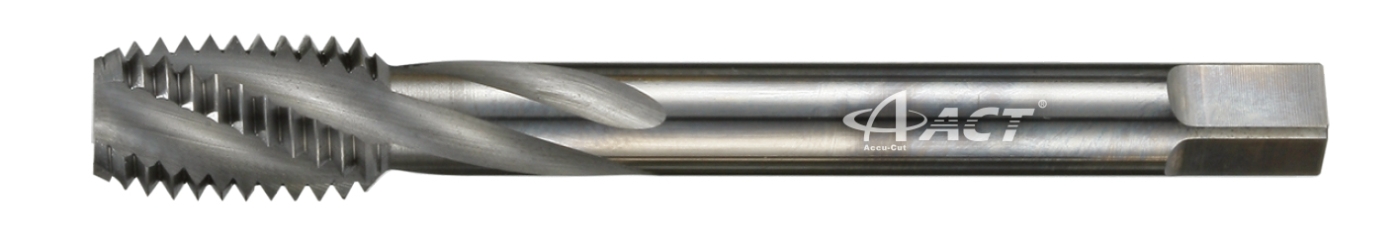

(SPH)含鈷高速鋼(HSS)螺旋絲攻-管用平行螺紋-JIS方頭圓柄-G(PF)

商品編號:SPH-G(PF)
  •





    特殊工作長度 X 訂製螺紋 X 跳牙需求

    針對不同加工材質及加工深度,提供您最佳的螺紋加工設計



             找更多管用平行(PF)螺紋含鈷高速鋼(HSS)絲攻規格......

    (SPH)含鈷高速鋼(HSS)螺旋絲攻-管用平行螺紋-JIS方頭圓柄-NPSM



         無屑絲攻 (PF)







  • 更多含鈷高速鋼(HSS)管用平行螺紋(PF)規格:

    (SPH)含鈷高速鋼(HSS)螺旋絲攻-管用平行螺紋-JIS方頭圓柄-NPSM

    管用平行牙規格 G(PF)
    Pipe Parallel Thread
    規格Specification 四方柄Square Shank 無效牙長
    刃長(H)
    Flute Length
    全長 (L)
    Overall Length
    柄徑 (d)
    Shank Diameter
    對邊 (k)
    Width
    邊長(Lk)
    Length
    倒角
    Chamfer Length
    G(PF)1/16-28 10P 60 8 6 9 2P
    G(PF)1/8-28 10P 60 8 6 9 2P
    G(PF)1/4-19 10P 75 11 9 12 2P
    G(PF)3/8-19 10P 75 14 11 14 2P
    G(PF)1/2-14 10P 80 18 14 17 2P
    G(PF)3/4-14 10P 85 23 17 20 2P
    G(PF)1"-11 10P 95 26 21 24 2P
