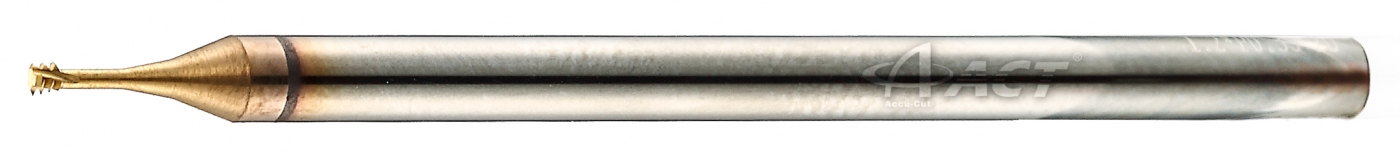

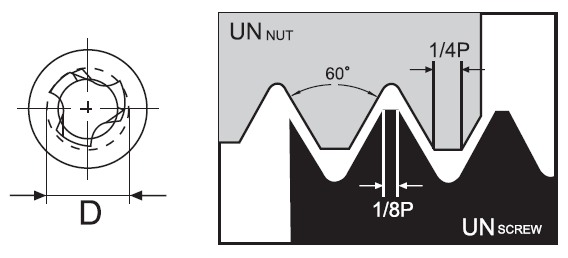

(TMU) UN Carbide Thread Mill - Miniature Tools - Internal

商品編號:TMU-UN
微小徑銑牙刀,另有高硬度62HRC以下系列供選擇
  •

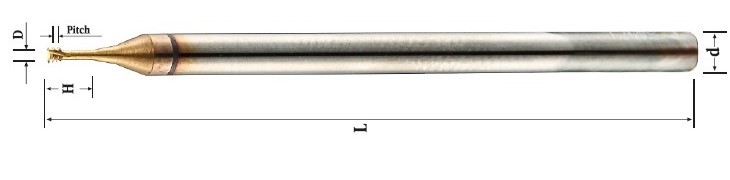

    Item No. Flute (T) Thread Size : Coarse Thread Size : Fine Pitch (P) Diameter (D) Effective Length (U) Overall Length (L) Shank Diameter (d)
    X3TMU7203 3   1"-72"UNF P72 1.44 5.8 50 3
    X3TMU6403 3 1"-64"UNC 2"-64"UNF P64 1.40 3.9 50 3
    X3TMU5603 3 2"-56"UNC 3"-56"UNF P56 1.66 4.6 50 3
    X3TMU4804 3 3"-48"UNC 4"-48"UNF P48 1.88 5.4 50 4
    X3TMU40041 3 4"-40"UNC   P40 2.12 6.2 50 4
    X3TMU40042 3 5"-40"UNC 6"-40"UNF P40 2.46 7.1 50 4
    X3TMU3604 3   8"-36"UNF P36 3.31 8.8 50 4
    X3TMU3204 3 6-32UNC   P32 2.57 7.3 50 4
    X3TMU3206 3 8-32UNC 10"-32"UNF P32 3.22 10.1 60 6
    X3TMU2806 3   1/4"-28"UNF P28 5.20 14.0 60 6

    Item No. Flute (T) Thread Size : Coarse Thread Size : Fine Pitch (P) Diameter (D) Effective Length (U) Overall Length (L) Shank Diameter (d)
    X3TMU2406 3 10"-24"UNC   P24 3.55 10.4 60 6
    X3TMU2408 3   5/16"-24"UNF P24 6.65 16.7 60 8
    X3TMU2006 3 1/4"-20"UNC 7/16"-20"UNF P20 4.85 13.7 60 6
    X3TMU2008 3   7/16"-20"UNF P20 7.95 24.0 60 8
    X3TMU1806 3 5/16"-18"UNC   P18 5.95 16.5 60 6
    X3TMU1608 3 3/8"-16"UNC   P16 6.90 21.0 60 8
    X3TMU1408 3 7/16"-14"UNC   P14 7.95 23.5 60 8
    X3TMU1310 3 1/2"-13"UNC   P13 9.30 27.0 80 10
    X3TMU1210 3 9/16"-12"UNC   P12 9.95 29.0 80 10
    X3TMU1112 3 5/8"-11"UNC   P11 11.50 33.0 80 12
    X3TMU1016 4 3/4"-10"UNC   P10 14.40 42.0 110 16
